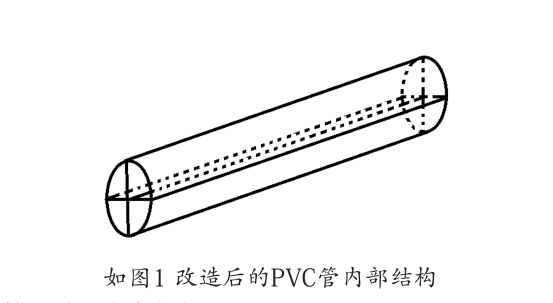

鄉村電力施行工程中通常會遇到PVC管,其基本功能主要是用來保護并固定用戶表箱內的電源線與下戶線,同時可以有效發揮出防水功能。鄉村用電客戶的電表箱和PVC管通常安裝在房屋外部的電線桿上,而PVC管內徑通常比較小,這也直接導致管內線路擁堵、雜亂現象比較突出,電力員工在為用戶裝表、接電難度因此顯著加大。而且也無法順利完成穿線、拔線操作需要,用戶導線型號、規格的識別、區分工作無法順利完成。為解決鄉村用戶裝表及送電過程中面臨的上述種種問題,筆者認為有必要對PVC管內部結構進行一定的改造,只有如此才能有效解決上述問題,更好地服務鄉村居民、政府機構和企事業單位,完成供電部門的服務目標,實現雙贏或多贏目標。如圖1所示即為筆者提出的PVC管內部結構改造示意圖。
1 PVC管的詳細改造方案

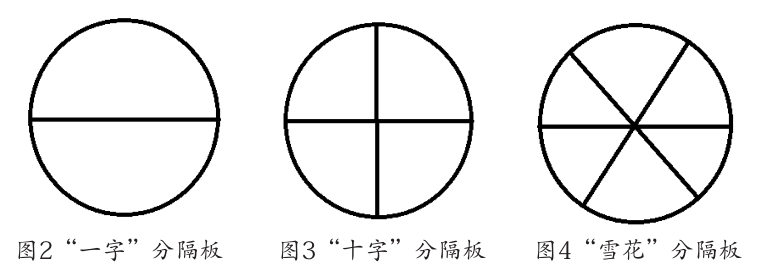

為了能夠更有效的解決供電施工過程中所面臨的上述問題,極有必要對PVC管的內部結構進行改造。也就是說,有必要基于表箱戶數在PVC管內部設置分隔板。這種分隔板設置的方法通常有以下三種,即“一字”型分隔板,這種方法通常適用于兩戶表箱的PVC管內(如圖2所示); “十字”型分隔板,這種設計策略通常用于四戶表箱的PVC管內(如圖3所示); “雪花”型分隔板,六戶表箱PVC管內分隔板通常采用“雪花”狀設置(如圖4所示)。
之所以采用上述三種不同的分隔板設置方案,主要是因為和其他PVC管相比而言,兩戶表箱PVC管直徑通常比較小,看上去更細一些,所以只需要在兩戶表箱對應的PVC管中完成“一字”型分隔板放置就能滿足施工及用戶電表、電力線路走線需要。相對來說,四戶表箱與六戶表箱的PVC管直徑通常比較大,看上去也就更粗一些,管內通常有較大的空間,可以放置更多線路,正因其內部線路數量較多,所以需要采用“十字”型分隔板或“雪花”型分隔板設置策略,只有如此才可以達到和兩戶表箱PVC管類似的分融效果——盡可能的將各個用戶的線路分隔開,一方面可以滿足施工便利性需要,另一方面也更吻合安全標準,不會因某一用戶線路損毀或故障而影響到其它用戶線路正常運行,更有力地實現“可靠供電、安全用電”的目標。
2 PVC管內部結構改造后具有的基本優勢
2.1簡化穿拔線難度
這主要是因為用戶下戶線各走各的路徑、空間,相互之間沒有任何影響,傳統PVC管中經常出現的線路攪合在一起無法穿線或拔線現象由此得到全面規避,穿線或拔線難度全面弱化,增加了施工便利性。
2.2提升線路辯識度,提高故障排除效率

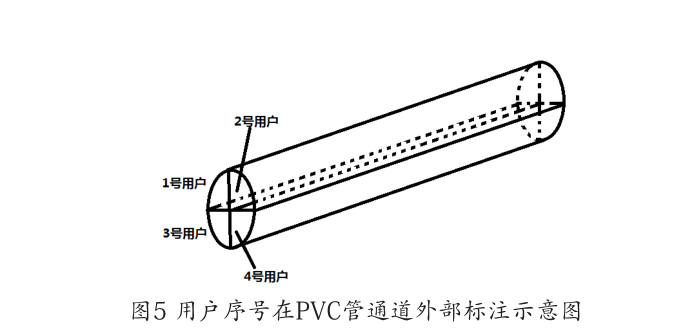

用戶線路運行過程中,由于使用周期、壽命或自然、人為因素,會發生各種各樣的故障需要修理、排除或更換。傳統PVC管內部很多用戶的電力線路混雜,且沒有完成線路標識,故障查找、排除難度極大,人、財、物力浪費嚴重。而PVC管內部結構改造完成之后,每戶導線通道對應的外部全部標注了對應用戶的序號(如圖5所示),不管是哪一戶用戶的線路出現問題,均可以基于管外標識、編號將對應用戶的導線迅速找出,從而及時排除或更換故障線路,工作效率全面提升,用戶在安全用電方面有了更好的保障。
2.3減少損失
用戶導線一旦發生短路現象,下戶線通常容易燒壞。如果不采用分隔板,其它線路會同時遭到損毀。而采用分隔板之后,由于分隔板可以起到很好的隔離作用,不會因為該用戶導線燒壞而影響其他用戶導線一起燒壞,將“城門失火、殃及池魚”的可能性有效規避,能有效減少損失,提高安全系數。
3結語
從鄉村電力施工實踐來看,鄉村電力專用PVC管的改造勢在必行?;趯嵉卣{(diào)查及工作經驗,筆者將新的PVC內部結構改造模型提出,意在解決裝表接電工作難題,將傳統PVC管內因很多電力線路攪合而無法穿(拔)線困境有效化解。PVC管對應導線通道外部一一標注用戶序號,維修人員可以輕松找出相應用戶導線,有效提高了故障的排除率,分隔板設置具有良好的隔離功能,能為更多用戶的導線提供安全保護。
