1 HDPE塑鋼纏繞螺旋管簡介
1．1 管材結構及連接方法

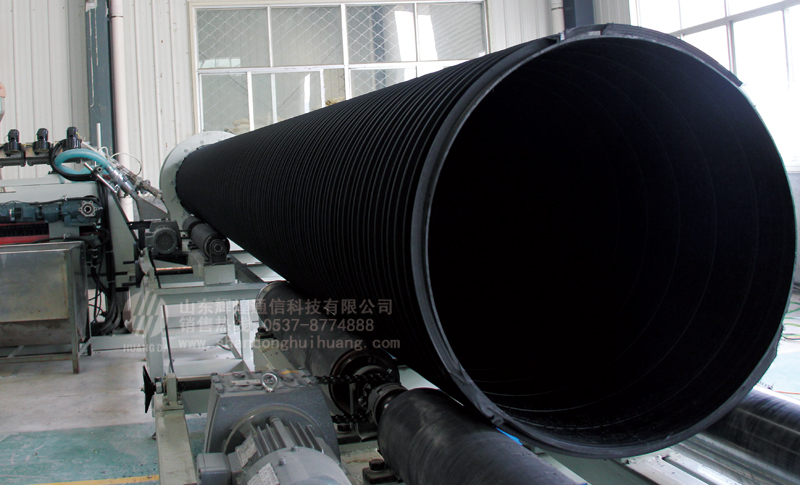

HDPE塑鋼纏繞排水管由鋼塑復合的異型帶材經螺旋纏繞焊接 ，并在邊緣處搭接(搭 接面上擠 出焊接 )制成。成型的管材 呈螺旋直肋結構 ，聚乙烯管壁外表面有等間距螺旋環繞的肋片 加 強。肋片是 由普通碳素結構 鋼帶外包覆聚乙烯構成 ，是一種 柔性 管。該產品與傳統的金屬管 、水泥管相比 ，具有重量輕 、強度高 、耐腐蝕 、流水阻力小 、安裝簡便 、密封性能好 、抗非正常突 發載荷能力強 、運輸及施工成本低 、使用壽命長等特點。
HDPE塑鋼纏繞螺旋管的連接方法一般有不銹鋼鋼箍連接和電熱熔帶連接。不銹鋼鋼箍連接是采用機械緊固的方法將兩 條管道連接的方法，連接結構由3層構成，最內層是薄壁橡膠套，起密封作用，中問為一定厚度的發泡橡膠板，起填充作用， 外層是不銹鋼套箍 。通過緊固螺栓并壓實橡膠密封套來完成管 道連接。該方法一般用于直徑 <1200rnm的管道。電熱熔帶連接是利用鑲嵌在熱熔帶表面的電熱元件通電后產生高溫將熱 熔面連接成整體 ，相當于焊接一樣，連接前用專用支架支撐管道接口位置，連接好后等待溫度降低到自然溫度后拆除支架完 成連接。
1．2 管材應用范圍
目前常用的排水管材根據材料分為3類 ：鋼筋砼管 、塑料管以及鋼鐵材料管。其中，鋼筋砼管以價格見優，但是一般合理使用年限僅為 25年 ，且管道的滲漏量較大 ，目前常用于對地下水沒有污染 的雨水排水 。
污水管 多采用密封性較好的鋼筋砼承插管 。鋼管摩擦阻力系數小 ，對水質的毒性小 ，承受 內壓能力強 ，目前常用于供水的大管徑配水以及遠距離壓力輸水上。塑料管種類繁多，目前常用于排水上的有 FRPM管、HDPE管以及 PVC管等。
FRPM管管道硬度較大 ，壁薄 ，制作工藝要求較高 ，市場上產品良莠不齊 。PVC管為單層管 壁結構 ，小管徑具有一定的優 勢 。HDPE管柔軟性較好 ，抗不均勻沉降性較好 ，常用于地質條 件較差區域 ；該管材除具有其他塑料排水管施工方便快捷 、水力條件好 、接口可靠 、耐腐蝕等優點外 ，更由于其在塑料外壁內設有環形剛帶 ，大大增強 了環剛度 ，適用于大埋深情況 。
2 HDPE塑鋼纏繞螺旋管施工質量控制
2．1 施工工藝流程測量放線一開槽 、驗槽一管道基礎一下管 、穩 管一挖接頭工作坑一管口連接一 管道變形檢驗一溝槽回填。
2．2 管道采購、運輸和堆放 管道采購應該按照圖紙數據認真計算管道長度 ，一般管道 廠家離工地都有幾公里或幾十公里，有的可能還更遠。管道長 度不能按照井中心間距直接購買訂貨，要根據圖紙中井中心長 度扣除井凈空后的長度來訂貨，做到每段管道都是由幾節管道 直接連接拼裝正好等于管段長度，避免現場切割管道 ，做到按 照實際用量來訂貨 。尤其對于大直徑非標準長度管道更 是要 注 意 ，要求廠家 根據管段都 編號 ，避免現場 不好 區分 哪些 管道是 本 段需要的。從訂貨環節控制好管道用量 ，也減少 了現場的管 道 切割等內容 。
一般管道運輸采用汽車到工地現場 ，在裝 卸過程 中應使用 吊帶或軟吊繩，禁止直接使用鋼絲繩 ，吊點應按照重心垂直 ，管 道在起吊轉移過程中要保持平衡，嚴禁使用管卡直接扣住管道 兩邊沿 吊裝防止管道受力 不均衡致使管道接 口破 損。尤其在寒 冷季節搬運 管材 時 ，防止劇烈撞擊管道破壞 。運輸過程 中管道 要用繩子固定好 ，尤其是大管徑管道一般超出貨車欄板所以運 輸過程 中盡量少急剎車。從減少運費控制運輸成本方面考慮可 以訂貨 時不 同管徑裝在一起 ，小管徑 的管道可 以插在大管徑 的 管道中，可以插兩三根?，F(xiàn)場如有條件管道可以直接卸在安裝 位置附近 ，減少二次裝運成本 ，并能提高工作效率 。小管徑管道 由于管道較輕一個人就可 以搬運一般集 中堆放比較好 。管道堆 放應堆放在平地上 ，離基坑邊緣適當留一定的安全距離 ，地面 不應有硬物和尖銳的塊石等，堆放好后用木楔或小方木卡住防 止?jié)L動。多層堆放時尤其要注意用木楔或方木卡好 。
2．3 管道檢查 和送檢 目前管材質量控制主要在生產環節，由廠家進行質量控制。在施工現場主要檢查管道外觀、接口是否平順、螺旋管螺旋 位置是否有不均勻現場 ，另外核實管徑 、管長 、加強肋高度是否 符合標準要求或訂貨要求，熱熔帶寬度和厚度是否符合訂貨要求 ，不銹鋼卡箍管徑是否合適等。對于外觀不合格的管道或者運輸過程中出現破損的管道應直接退場。對于外觀檢查合格的 管道由廠家提供質量保證資料 ，在監理工程師的見證下截取管道 ，對管道 應根據相關規范送檢。 對進場的 HDPE塑鋼纏繞排水管進行復檢，重點檢測管材 的環剛度和環柔度力學性能指標 ，送檢測 的 HDPE塑鋼纏繞排 水管樣品應在施工現場取樣 ，杜絕 由管材供應商提供“檢測管”。
2．4 管道溝槽開挖 溝槽開挖前 ，先根 據圖紙坐 標進行放 樣 ，一 般為檢查井中心坐標 ，然后根據地面標高和管道墊層底標高計算開挖深度 ， 根據不同的土質確定不同的開挖邊坡 ，如 果是特殊地 質 ，比如 軟 土后 土體較 濕含水量較大 ，還要設置一定的支 撐。一般在設 計時已經考慮放坡，在土石方工程量中也包含了放坡的數量 ， 所以一定要合理設置坡度。根據開挖深度和開挖坡度用 白灰灑出開挖線 ，然后進行機械開挖即可 ，注意基坑底預留一定厚度人工清理 ，一定不要超挖 ，對超挖部分要仔細回填夯實。
地基處理時嚴格按規范及設計 要求操作 ，在開挖地段對不 能達到承載力的土體進行清除 。若溝槽挖至設計標高為淤泥時 ，必須清淤至原土后 ，回填砂礫石至設計標高后再做管基 ；如基底為巖石或膨脹土 ，先做 30cm厚砂墊層后再做管基；對于 管道穿越魚塘及水塘部分 ，如道路路基未作處理 ，先清淤 50em 后 ，回墊 片石。根據地質報告 等資料 ，對地下水位 實施監測 ，遇水地下水時采用水泵降水降至槽底以下 50CITI，保 證干槽施工 。
2．5 管道安裝
溝槽管基為混凝土基礎 ，每段基礎1次完成 ，以保證連續 性 ，管基與管座分2次澆注 ，接口處應留出接茬 ，并鑿毛。HDPE 塑鋼纏繞螺旋管基礎采用 中粗砂回填 ，如采用天然級配砂石 ， 其最大粒徑 ≤25mm，壓實系數為 0．9，回填時采用夯實機夯壓密實。
在溝槽地基質量檢驗合格 ，并核對管節 、管件位置無誤后就可以下管安裝管道 ，下管采用吊裝設備與人工配合 。管道電熱熔連接步驟：下管后連接前將兩根管調整一定的高度后保持一定的水平，盡量使接口處接觸縫隙最小，清理干凈接口位置 ， 然后安裝支撐架 ，將 電熱熔焊接帶的中心對準 連接部位后包緊 f有電源接頭的在 內層)；然后擰 緊支撐架使 電熱熔 帶與管壁緊 密結合，周圍用用膠條填實。連接熱熔機和電熱熔焊連接帶兩邊 的電源接頭后，根據管道廠家提供 的加熱電流與加熱時間設定電熱熔 機的加熱電流與加熱時間后 即可進行焊接 ，要注意電纜不能受力 ，防止安全事故 ，根據安全用電要求做到一機一閘 。焊接完成后，取走電熔接設備，并讓接口自然冷卻。自然冷卻期間， 保留夾緊帶和支撐環，不得移動管道。只有表面溫度 <60℃時 ， 才可以拆除支撐架 ，進行后續工序 。
2．6 閉水試驗 、回填及變形檢驗
管道施工完畢 ，檢查井砌筑完成達到一定強度后，要及時 進行閉水試驗 和管道 回填工作 ，特別要 注意的回填 時要進行 管 道變形檢驗，具體控制要點按照常規管道施工控制即可 ，在此 不再詳述。
3 管道事故預防
3．1 管道易燃 根據 HDPE的燃燒特性 ，HDPE管易燃 ，離火后能繼續燃燒 ，火焰上端呈黃色 ，下端呈藍色 ，燃燒時會熔融 ，有液體滴落 ， 無黑煙冒出，同時 ，發出石蠟燃燒時發 的氣 味。高密度聚乙烯 PE維 卡軟化點 105—135℃ ，著火點是 340℃， 自燃點 是 349 cc。在施 工過程 中管 道周圍接觸面一定 要注 意防火 ，尤 其不能 有 明火 ，否則 管道極易燃燒 ，且管道連續燃燒 。這是 HDPE塑鋼 纏繞螺旋管或是所有 PE管道的缺點。所以說 在施 l丁現場杜絕 明火是重 中之 重 ，施工人員在操 作熱熔焊接 時 ，一 定要遵循技 術人員 的要求 ，嚴 格控制熱熔 參數 ，焊接施工期 間不能 出現 脫 崗現象 ，注意觀察 ，出現問題及 時處理 。
3．2 熱熔帶撕裂
管與管之問的間隙盡可能密切 ，間隙盡可能的小，間隙過 大會讓電熱熔帶承受本應由管道承受的壓力 ，而管道承受壓力的條件是管道有鋼帶支撐 ，沒有鋼帶 的支撐 ，電熱熔帶會 出現 撕裂甚 至斷開 ，一旦 出現 這樣 的缺 陷，將會造 成接 口質量不 達 標 ，閉水試驗通不 過 ，甚 至?xí)?出現 塌方 、塌管這樣嚴重 的后果 。 出現這樣的后果 ，除了對工期 的影 響 ，財產的損失就非常大 了。 相當于又要完成重新的工程量 ，如果 現場環境 出現無 法對接緊 密的情況 ，應 使用 塑料 焊槍 在管道外 圍填 補上 塑料 ，縫隙過大 ， 就必須在管道接 口處采用混凝土全包 ，彌補該環節 的環剛度不 高問題。
3．3 焊接完后點熱熔帶
出現開裂現象 管道連接在焊接結束以后 ，電熱熔帶出現開裂現象，一般有3個原因。
(1)管道施工現場的地基 問題 。如果地基不夠穩定 ，在一定的時間內出現沉 降 ，再加上管道覆土的加壓 ，管道受 力不均勻 ， 管道接口處就會出現外力拉伸，造成電熱熔帶撕裂。
(2)焊接過程 中操作不嚴謹 的問題 。焊機加熱的過程 當中 ， 施工人員要用扳手均勻的壓緊每一塊支撐板 ，當熱熔帶和管的 內壁 PE處于熔融狀態時 ，沒有適當?shù)膲毫蜁斐蓛烧叩恼?合的強度不夠 ，比如DN2600的焊接支撐架 由 12塊支撐 板組 成，如果有其中一兩塊支撐板沒有緊密的與管壁結合 ，在熱熔的時候 ，那一部分的熱熔帶與管壁就不會緊密的熔接在一起 ， 開裂就不可避免 了。
(3)焊接結束后 的后期處理問題。PE分子在沒有完全冷卻 的狀態下會產生蠕變 ，焊接完要 自然 冷卻一段 時間才可以撤除 支撐架(一般為 60min左右 ，具體視環境溫度而定 )。
(4)掌控 回填外力。回填時一般都是機械操作 ，機械操作的便捷性毋 庸置疑 ，但是外 力不掌控好 ，出現接 口撕 裂和對管道 的損壞也是有可能 的。所以在施工過程 中一定要謹慎 、規范地 操作 ，才是保證施工質量的關鍵 。
3．4 嚴格按照規范施工 一 般人的理念和想象中，感覺排水管道沒有壓力要求，能 輸送雨水污水就行了 ，在施工中隨性隨意地操作。 豈不知一旦 將來 出現塌方塌管現象 ，后果是非常嚴重的。一個裂口就有可能在后期若 干時間里 ，由慢慢地滲水滲砂 變成 大面積的塌方 。 尤其是近幾年 ，國內發生過多起類似的事故 。 在施工過程中，材料沒有變動的情況下 ，施 工質量取 決于 具體 的施工操作人 員 ，這也是為什么一定要按 照 CECS248— 2008((聚 乙烯塑鋼纏繞排水管管道工程技術規程》進行施工的原因 。
4 結語HDPE塑鋼纏繞排水 管施 工質量控制需要嚴格要求 ，施工過程控制中要嚴把管材采購 、準確計算材料用量 、材料運輸裝卸保護 、材料送檢 ，嚴格施工過程質量關 ，尤其是熱熔接口一定 要按照廠家提供的參數進行施工，嚴格控制管道間隙、嚴格進行回填控制管道變形率 ，加強每一工序的質量控制 ，才能確保 HDPE塑鋼纏繞排水管施工質量滿足規范要求，才能順利的完成工程驗收和合理的延長使用壽命 。
