給排水工程不開挖翻襯法管道內襯修復技術分析

發布:山東輝煌類目:行業動態 熱點:給排水工程,管道內襯修復,不開挖翻襯,給水管,排水管 點擊:2295 發布時間:2019-01-26
1 引 言
    在給排水工程 中,對于 1990 年以前被埋設 的金屬管 道,大部分管道并沒有做 內防腐 的措 施,所 以管道 內部非常 容易出現積 累污垢 、受到腐蝕 、管道穿孔等問題,這會嚴 重影 響到供水 的水質 。 目前 ,全國范 圍內各個 大中城市 ,如北京 、天津 、大連 等,紛紛 開始 對給排水工 程的管道 進行維修、改造 乃至更換,各城市 的做法 可總結為 以下幾種 :如 果經濟條件較好 ,有足夠 資金 ,一般 選擇廢除 舊管道、鋪設 新管道 ,此做 法需求很 大的資金投入 ;反之,沒有相應經濟條件 的地 區,則會選擇不 需開挖管道的 內襯修 復技 術。
    除了在給排水工程 中有這個 問題,在管道行業 的起源——石 油行業中,也對不 開挖管道 內襯 修復技 術有更急迫的需求。因此,如何使維修地下 管道簡 單化 、經濟化,已經成 為管道 工程 界的重要研究課題 。
2 技術的國內外發展現狀
    不開挖 舊管道修復指 的是 ,當管道 所在的實際環境 中不 允許 其進行開挖換新 、修 理,或選擇開挖管道非 常不經濟劃算 ,或管道經 綜合 分析屬于不 應該廢棄 的情 況,或為提 高管道輸送 能力 、延長其使 用壽命 等情況下 ,對管道進行 的一種在線維修方式 。經過幾十年 的研究開發與實踐,現在形成的工藝技術有十多種,大概可以分為三類:①插入套管法(其中包括原形套管法和折疊式套管法);②涂層法;③軟管翻襯法。接下來對三種方法進行簡要介紹 。
    (1)插入套管法 。此方 法的原理是將準備好 的塑料原形管或 者折疊式套管通過焊接 、牽引就位等步驟固定在舊管線上 。
    (2)內涂層 法。 目前 ,經過多年 的實踐總 結改進與原材 料工業 的發展 ,目前 ,已經形成 了幾種 工藝,比如:水泥砂漿襯里 、樹脂涂層等 ,但是,此方法的有些工序還有待改進,比如表面處理技術 、質量檢測技術等 。
    (3)軟管翻襯法 。從 1980 年 以來 ,美 國、英 國、日本等國家的新技術產業興起 ,且發展速度較快 ,隨著其高分子化學工業 的快速發 展,軟管翻襯法應運而生。此方法的工作原理是:在水壓或氣壓的助力下,將復合增強聚酯纖維和熱 固型樹脂 等材料 進行翻襯,使用熱水或 自然冷卻 方法進行固化 ,在此方法中 ,襯里厚度范圍是4~20mm ,施工管徑是2O~3000mm ,單次施工長度是900m ,最大施工壓力是 1.72M Pa,內襯層的最高使用溫度達可達 95℃,繼續使 用壽命是30年以上 ,目前 ,由于此方法使用范圍廣、施工要求簡單 ,所以是當前使用較為廣泛的方法 。
    我國技術人員在借鑒國外工藝 的基礎 上,從我 國實際 國情 出發 ,結合我國地 下管道中存在 的特殊 實際問題 ,比如:管壁厚度不均 、管道 內焊瘤、管道沉 降導致接 口錯 位等諸多問題 ,創造出了不開挖翻襯 法管道內襯修復技術,該技術可謂十分具有中國特色,其具有我國獨立知識產權 ,而且處于國際先進水平。
    這項技術的原理是 :在不開挖 地面的原則下 ,利用現存的地面開口,比如 :管道 三通 、閥門等,選擇 復合纖維增強軟 管作為載體 (此材料 是具有防滲透、耐蝕功能 的保護膜)浸漬 環氧聚合物 ,依靠水 、氣 體作 為動力,使軟管 緊緊貼于 舊管道 的 內層 ,等待軟管 固化 后,就會在 舊管道 內形成光滑的、與原管道成 為一個整體 的“管中管 ”,從而修 復被腐蝕 的管道、延長管道的壽命 。這種技術 ,不僅能夠有效解決管道 的損壞 問題 ,提高管道各類性能 ,延長管道壽命 ,其 資金消耗少,也能夠對環境保護起 到很大的積極作用 ,還不需要對地 面進行 大面積開挖 ,所以也不會 影響交通、對人們的日常生活造成不便 ,有很強的實用性。

3 不開挖翻襯法管道 內襯修復技術的主要工序 、指標與特點

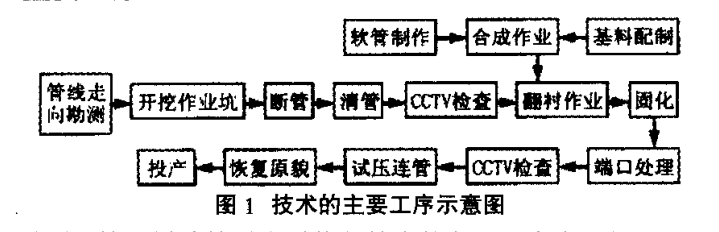

3.1 主要工序
給排水工程不開挖翻襯法管道內襯修復技術分析
    對不開挖翻襯法管道 內襯修 復技術 的主要工序介紹如下 :
    (1)清管:使用水性清洗液 ,采 用機 械工藝 ,清除 舊管道 內的污 垢、銹跡 ,使 管道內壁 的金屬可見度達到 60%以上;
    (2)CCTV 檢查:利用 CCTV 管內攝 錄器,對管道 內的清潔質量 、內襯層 的質量進 行詳 細檢查;
    (3)固化 :對軟管進行加熱 或常溫 固化等操作 ,使其表面變 得光滑而且堅 硬,并且能夠緊密貼在舊管道 的內壁 上,成 為“管中管 ”;
    (4)軟管制作、基料配制 、合成 作業:采用機 電一體化翻襯機 組 (具有知識產權),實現高分子材料的配比和軟管輸送這兩個步驟的自動化,確保 軟管的厚度非常均勻,保證其各項性能、指標達 到技術設計要求 ;
    (5)端 口處理 ,選用“套 袖式 ”連管 ,確保端 口可 靠,同時確保端 口不會對內襯材料造成傷害;
    (6)試壓連 管:等到 內管 完全固化后 ,根 據管道 施工相 關規范 ,分段進對管道進行試壓 ,等待業主驗 收合 格后 ,就可 以進行最后 的連管 工序和投產。
3.2 不開挖翻襯法管道內襯修 復技術的主要技術指標
    此技術可修復的管道直徑 范圍為:50~1200mm ,可承受壓力范圍為:0.6~10.5M Pa,粗 糙度低 于 5t~,m ,內襯 的厚度范 圍為 :2-10mm ,工作最高溫度可達 95%,作業坑面積大概為 2m x1.5m ,與原管道相比,其輸送壓力可提高 3-5%,輸量可提 高 1O%左 右,抗彎強度 大于等于 90M Pa,抗 拉強度大于等于 65M Pa,抗壓強度 大于等于 1IOM Pa,擊 穿電壓約為 3.5kV/m m , 抗沖擊 能力強,單次翻襯長度可達 lO00m ,使用壽命 可達 30~5O 年,介質 包括 油氣 水或 者酸堿 性腐 蝕介質 ,投資消耗不到新建鋼質管的60%,在 進行 內襯材料選擇 時,可以根據管道輸送物質類 型 ,選用滿 足食品級衛生要求的無毒材料。

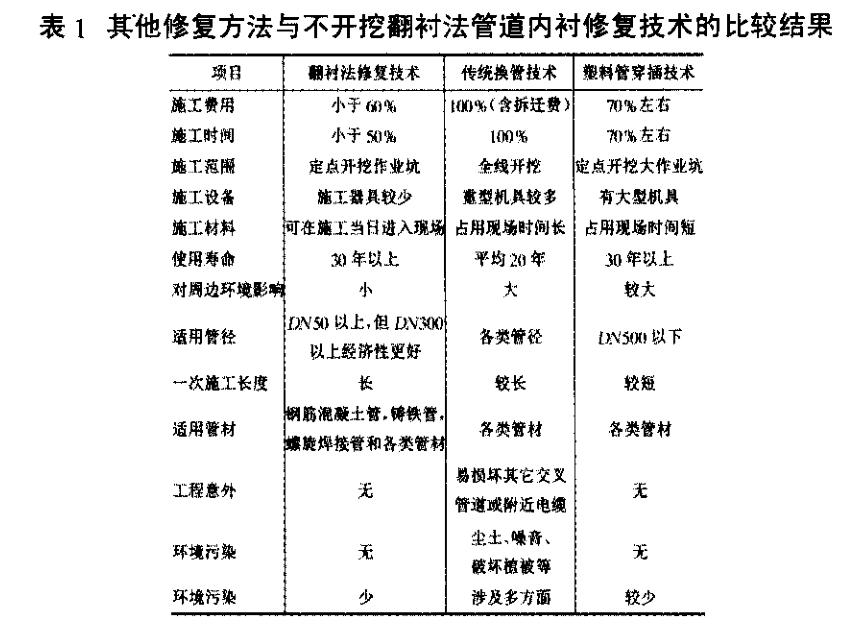

4 不開挖翻襯法管道內襯修復技術的優點
    與其他管道修復技 術相 比,不開挖翻襯法管道 內襯修 復技術的優點很明顯,列舉如下:①施工要求較少,即使在管道錯口處、彎頭處等復雜結構處,也可以施工;②作業坑較小,造價較低,施工周期較短,對周邊影響較小 ,對 環境 的污 染較少 ;③ 內襯層很薄 ;④ 施工設備要 求簡單 ,周期較短;⑤施工時間較為自由,不會受到季節影響:⑥適用范圍廣,被修復管道類型 (材質、形狀)適用類 型局限較少 ,對管道清理程度 的要求不高 ;⑦其線膨脹系數與鋼質管道的線膨脹系數非常接近;⑧能夠使管道的輸量 和輸送 壓力提 高。
給排水工程不開挖翻襯法管道內襯修復技術分析
根按美國NACE機構 的相關質量檢驗標準要求 ,在管道 修復的施工過程中,對 內襯材 料造成的劃痕深 度應 當小 于 10%,對 于不開挖翻 襯法管道 內襯修 復技術來說 ,其 內襯管 是沒有 固化前翻 襯進管道 內的 ,襯 管與原管道之間并沒有相對滑移 的現 象,所 以根本不會存在 以上 問題 ;而且,此技術中,由于精心選用 了較 為特殊 的材料,所 以施工工 藝也 比較簡便,所以該技術能夠滿足 使用領域 內的技 術要 求。

5 不開挖翻襯法管道內襯修復工程的技術創新點及造價
    該技術具有 以下創新 點:① 內襯 的軟管與外部 舊管道貼合得 非常緊密;②內襯管道具有很強的適應性,施工難度不高,但是其耐用度很高;③其施工與加工 已經實現了機電體化。
    該技術已經申請了以下專利技術:①翻襯法復合軟管成形裝置;②修復地下管道的復合軟管:③組裝式翻襯法管道修復裝置。
6 問題探討
    給排水工程 中的不開挖翻 襯法管道 內襯修 復工程的技 術的應 用前景十分 良好,但其現在還存在一些問題 需要注 意,對 其探討如下 :
    (1)目前,該技術在我 國已經有 了一個較為 良好 的發展 ,而且 已經在管道工程界和業主的積極認可 ,越來越 多的工程單位開始消 防,因此,此技術需要盡快規范化 ,才能得到更加有序的發展。
    (2)該技術原理雖簡單,但是每個環節都需要深厚的專業知識積累。因此 ,其 技術應 當強化 專業分工 并分專業開發 ,還應該提 高機 電一 體化水平 ,減少人為失誤。
    (3)應 當加 大該技術 的宣 傳力度 ,讓 用戶充 分了解該技 術的 國際先進性與 良好 經濟型 ,擴 大該技術 的市場 ,并且通 過提高管 理水平 降低工程的成本,使該技術更具有普及性。
7 結束語
    目前 ,不 開挖 翻襯法管 道內襯修復 技術是世 界上工人 的最 為簡單化 、經濟 化的方法 ,其在我 國已進 入了進一步 開拓階段 。該技術在 應用中,適用管道類型多、作業難度低 、對 環境的污染較小 、負面影 響小,優點諸多,因此發展前景非常 良好 ,為了給其積極發展創造 良好環境 ,國家相關部 門應當盡快制定技術標準 ,各個建筑單位也應該重視人 才篩選、技術開發與宣傳等,從而更好地使該技術發揮效用 。
