燃氣管網是城市的基礎設施之一， 隨著經濟的快速發展和城市道路的擴建， 燃氣管網規模不斷擴大、 遞增速度不斷加快， “ 一張網格” 通過不斷向外拓展取得了新的進展。 從燃氣管網運行現狀來看， 管網搶修事故日益增長。 為確保燃氣管網正常運行， 防止和減少城市建設過程中對管線的人為損壞， 我們應完善燃氣管位標識確保燃氣管網安全運行。
1 燃氣管網現狀
隨著城市建設加速發展， 燃氣管網供氣范圍不斷擴大， 盡管燃氣公司加大了管網巡查力度， 但由于竣工資料的局限性， 很難準確及時地判斷管網位置和走向。 如果燃氣管網上沒有埋任何標識， 在城市建設過程中勢必會造成對燃氣管道的損壞， 嚴重影響城市供氣安全。 為了保證管網運行安全， 除加強管網巡查力度， 提高巡線人員責任心， 定期對管網進行檢測外， 在中低壓主干管上進一步完善安裝一種“ 指南針” —— — 標志樁 （ 牌） ， 不失為一種便捷、 有效、 經濟的做法。 燃氣管道設施標識設置是燃氣企業對燃氣管道及設施日常維護、 管理和保護的基礎工作，標識的設置可以方便的實現對燃氣管道和設施的定位， 同時可以起到警告保護作用。 通過規范的編寫， 統一城市燃氣行業的標識應用， 便于企業管理， 提高社會對燃氣標識的認知度， 防止燃氣管道及設施因外力導致?lián)p壞， 避免燃氣事故的發生。
2 管道埋地標識
2.1 警示帶敷設

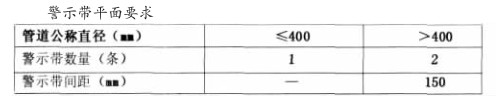

1 ） 埋設燃氣管道的沿線應連續敷設警示帶， 警示帶敷設前將警示面壓實， 并平整地敷設在管道的正上方， 每 1.5 米折 100 毫米， 距管頂?shù)木嚯x宜為 0.3~0.5 米。 但不得敷設于路基和路面里。警示帶平面要求
2 ） 警示帶的要求按照 《 城鎮燃氣輸配工程施工及驗收規范》（ CJJ33 ） 的有關規定， 以便于其它單位在施工時能方便的了解管道權屬單位名稱， 聯系電話以及管道設計壓力等級比較關鍵的信息。
2.2 示蹤線
1 ） 管道敷設時應隨走向埋設金屬示蹤線 ( 帶 ) ， 示蹤線應有良好的導電性、 有效的電氣連接和設置信號源井。 2 ） 在示蹤線的使用上， 結合工程實際應用， 2×2.5mm 2 雙線單芯銅線可以勝任信號注入后信號的衰減梯度。 要做好示蹤線接頭連接處的連接和絕緣， 否則信號將通過大地流失， 不能保證電的連續性。
3 管道路面標志

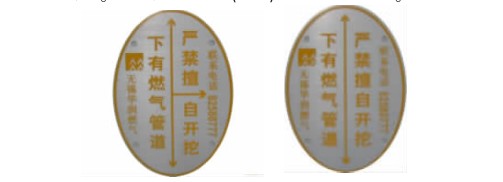

1 ） 混凝土和瀝青路面上的標識宜采用鑄鐵標志， 材料的強度結構應考慮汽車的荷載和耐磨性， 字體要求清晰、 端正， 凹進表面。 標志進入與路面平齊。 應在每 100 米處 （左右） 設置地面標志樁。

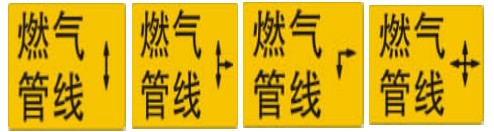

2 ） 市政人行道上標識應參照城區市政人行道方磚大小形狀設計、材質為混凝土方磚， 長 * 寬 * 高 200*200*40 （ 毫米） 。 字體要求清晰、端正， 凹進表面， 方磚顏色為橙黃色， 路面標識的位置為管線轉彎處、三通、 四通外、 管道末端， 燃氣管道直線敷設時， 在其附近 5 米內無長期保留的、 明顯的參照物， 應在每 50 米處 （左右） 設置地面標志樁

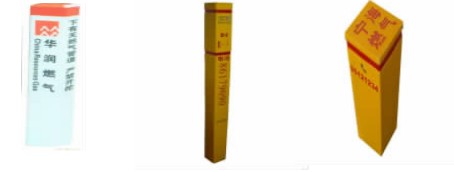

3 ） 城市綠化帶中燃氣管位標識樁材料為鋼筋混凝土， 長 * 寬 * 高120*120*800 （ 毫米） 。 字體端正、 清晰、 凹進表面， 露出土表面為橙黃色， 標志樁 400 毫米埋入泥土 ( 深度以不超過字體為準 ) 。 標志樁上設置管道走向簡圖， 以指明管道的具體位置。 設置位置為管線轉彎處， 三通、 四通等處； 對于直線段的管位管位標識樁設置， 距離路邊較近的綠化帶內， 標志樁的安裝間距要求以便于觀察為原則； 對于野外視野比較好， 考慮到經濟性和實用性， 以 500m 為宜。
4 標識樁 （牌） 的安裝
1 ） 管位標識樁 （ 牌） 形狀， 既要符合城市整體美觀感， 又要發揮指示燃氣管線位置、 警示燃氣管位， 嚴禁開挖的作用。 因此在設計管位標識樁時， 要在標識樁的形狀大小、 材質等方面下足了功夫， 充分考慮了維護城市市容市貌， 日后維護等因素。 設計多種形式的標識樁 （ 牌） ，如市政人行道上的、 綠化帶里的、 規劃道路上的、 管穿越河流地段的等不同形狀的標識樁 （ 牌） 。 2 ） 管位標識樁鋪設必須沿著燃氣管道的中心線上鋪設。 3 ） 城市人行道路標識樁埋設要用水泥加以固定， 并與路面平齊。 4 ） 過河標識牌埋設要求標志樁露出地面 1.2米， 綠化帶標識牌埋設要求標志樁露出地面 0.4 米， 標志牌的基礎要用水泥固定。
5 結語
合理設置標識樁對維護燃氣管網安全運行有很大作用， 為最大限度的防止外力破壞管線事故的發生， 燃氣經營管理單位應進一步制訂燃氣管道設施突發事件應急處置預案； 定期巡查、 維護燃氣管道設施， 建立巡查、 維護記錄， 消除安全隱患， 確保運行安全。 同時建議有關部門出臺《 城市地下管線管理辦法》， 建立地下管線信息管理系統， 實施管線建設計算機動態管理， 強化管線建設 （ 挖掘） 行為的科學管理和全方位跟蹤督導， 全面掌握城市地下管線空間的實時信息， 為城市建設提供了參考依據。
