PE 管以其具有柔韌性好、耐腐蝕性強、不結垢、輸水水力條件好、重量輕、使用壽命長、抗沖擊和抗震性能優良等特點,而且施工方便快捷,近年來在給水工程中應用發展迅速,成為供水管道的首選理想管材。隨著 PE 管在供水管網中廣泛應用,管網運行中不可避免地經常出現管道損壞和搶維修問題。結合多年供水管道搶維修經驗,介紹 PE 管道搶維修技術措施和快速修復方法。
1 損壞原因
1.1 管材方面的原因
目前 PE 管材市場混雜,質量參差不齊,如采用的 PE 管材和管件不是同一廠家供貨,或 PE 管材露天存放致使性能降低、質量變差,如果監理把關不嚴,就常出現問題。
1.2 施工質量的原因
表現為焊口開裂泄露[2],這主要是施工過程中,沒及時清洗管材與管件焊接熔接部位,使水、沙子、灰塵等與其接觸引起熱熔粘接不牢固;或熱熔時間、對接壓力等參數把握不熟造成。
1.3 人為因素
常見的有施工覆土時把尖銳石塊等一并埋入,有重車經過時造成漏水;在管道上打眼盜水;挖掘機施工挖漏 PE 管線;推土機推土及其它破壞等造成 PE 管漏水等。
2 搶修技術措施
供水 PE 管遭到破壞,小則出現砂眼或僅傷一個小洞、接頭滲漏;大則出現管體漏洞、管材爆裂,要求及時修復以減少對城鎮生產生活的影響,并降低企業的效益損失。
2.1 常規搶維修方法
根據目前的技術條件,主要采用區域停水后切斷管材的搶維修方法,歸納起來主要包括:
2.1.1 法蘭連接。將損壞管段切斷,兩端銑平,取注塑法蘭和噴
塑法蘭片,將套上噴塑法蘭片的注塑法蘭頭用熱熔對接機對焊至兩端,將焊好的注塑法蘭頭、套上噴塑法蘭片的替換管與套法蘭片的斷管法蘭對接,鎖緊螺栓;或取同管道直徑的 PE 法蘭頭套上相應規格的鋼制法蘭片對焊至兩端,中間用預制鋼制法蘭短管連接,鎖緊螺栓。
熱熔焊接注意事項:a.操作人員必須注意遵循工藝規程和焊接工藝參數。b.焊口的冷卻時間可適當縮短,但必須保證其充分冷卻。c.焊口冷卻期間,嚴禁對其施加任何外力。d.焊接完成后必須對其進行外觀檢驗,不符合規定必須切斷返工。
2.1.2 電熔套筒熔接。將損壞處切除,安裝一個電熔套筒用電熔
焊機熔接;或切掉一段管子以新管替換,用兩個電熔套筒連接。一般適于 PE400 以下管道的處理。
電熔熔接操作注意事項:a.電熔套筒安裝前一定要用萬用表測量是否完好,否則安裝后還得重新拆除;b.外接電源必須可靠,盡量在保險絲上方接電,雖然電熱熔焊機使用時電壓不大,但電流較大易燒保險,如果中途停電,將直接影響熔接質量。c.電熔過程中,注意按電熔焊機工藝參數要求操作,要經常觸摸電熔套筒是否有熱度,如果沒有熱度要重新電熔。d.電熔中電熔套筒兩頭禁止站人,以防熔漿會噴射到人。
以上方法施工復雜,對環境條件要求苛刻,必須開挖出較大的工作面,熔接焊接部位潔凈,并保證熔焊過程中沒有水跡,施工時間長。
2.2 快速修復方法
傳統的停水放空開挖搶維修操作復雜、時間長,并造成水量流失和水質二次污染。同時,隨著城市建設發展,在實際工程中限于環境條件或停水等原因,很難大面積開挖或上大型焊接設備,要求盡可能不切斷管材的情況越來越多。通過不斷摸索和實踐,總結了 PE管道快速修復方法。
該方法利用擠出式塑料焊槍修復補強和哈夫節密封堵漏功能,視管道破壞情況,兩者可分別單獨使用或組合運用。擠出式塑料焊槍用于對 PE 管缺陷和損傷進行焊接修復補強,由熱風預熱及焊條擠出于一體,熱風具有可調電熱溫控,自送性風源,擠出部具有先進溫控系統,擠出速度調節方便,采用螺桿送料擠出壓力大,低溫保護系統靈敏;哈夫節用于對漏點進行密封堵漏,結構簡單,由兩件本體和兩件橡膠墊組成,重量輕,安裝方便。
2.2.1 對于焊口開裂或傷一個洞(小于管材直徑的 1/3):將哈夫節的兩本體上下對合在漏水處,鎖緊螺栓即可。
2.2.2 當管材出現破損一個洞且周圍有裂隙、長縫或較深的劃痕等面積較大,這些缺陷超出了哈夫節最大覆蓋長度或可能在運行中延伸到哈夫節的外面時:
a.將缺陷部位及周圍管道表面清理干凈,刮除氧化層,并適當打出小坡口。
b.開啟塑料焊槍自預熱并對缺陷部位熱風預熱。
c.當達到 PE 焊條融化溫度時,擠出 PE 焊條至缺陷部位連續均勻填補,冷卻固化后與管道形成一體,恢復甚至超過管道設計運行壓力。一般要求焊接兩遍,用磨光機將凸出的部分打磨平整。
d.將同管道外徑的哈夫節安裝到漏洞處,完成施工,進行恢復作業。

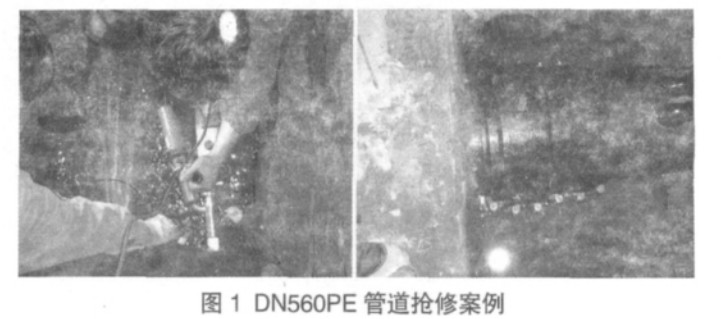

上述方法不需切斷管材,一般不用停水只需降壓處理,3 小時內可完成施工,大大縮短了搶維修時間,提高了搶維修效率。圖 1 為一處 DN560PE 管道的搶修案例。
3 結論
在城市供水行業中,供水管網能否正常安全運行直接影響工業生產和居民用水及企業效益。隨著 PE 管在供水管網中廣泛應用,已積累了有益的 PE 管搶維修經驗,一旦發生 PE 管道破損盡量采用快速修復方法,可大大縮短搶維修時間、保證用戶龍頭水質并使損失降至最低,具有良好的推廣應用前景。
