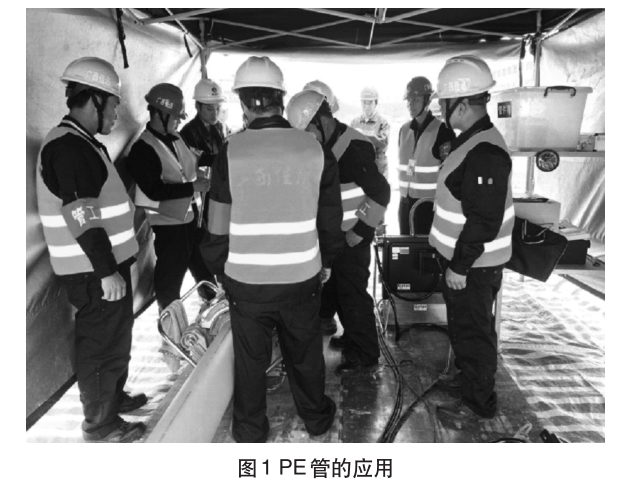

在海外,在燃?xì)廨斉湎到y(tǒng)當中,PE管(即聚乙烯管)早已運用了將近50多年,相較于金屬管,PE管(即聚乙烯管)具有施工便捷、重量輕以及耐腐蝕等優勢。在燃?xì)廨斉湎到y(tǒng)當中,早在1982年我國就先后在北京、上海以及哈爾濱等地對PE管(即聚乙烯管)進行敷設過。在2008年,建設部就相繼頒發了2-2008管件標準、1-2008PE 燃?xì)夤艿赖墓懿臉?biāo)準與 GB15558 以及CJJ63-2008 聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程的行業標準與GB15558。連年來,伴隨著城市煤層氣的運用與開發,煤氣的用戶量也隨著逐步增大,為了推動城市煤氣化的進程,燃?xì)夤芫W(wǎng)設計的完善,我市在各個區域都運用了PE管(即聚乙烯管)。為了延長燃?xì)夤艿赖氖褂脡勖铀偃細饩W(wǎng)管的施工進程,PE管在我市燃?xì)夤芫W(wǎng)當中獲得了廣泛的運用,針對燃?xì)夤芫W(wǎng)PE管(即聚乙烯管)進行了一系列的分析。如圖1.
1 PE 管熱熔焊接缺陷問題分析
(1)由于 PE管(即聚乙烯管)對紫外線較為敏感,所以只可以埋地使用,不能采用架空的方式進行管道安裝,所以PE管的適應范圍是限定的。

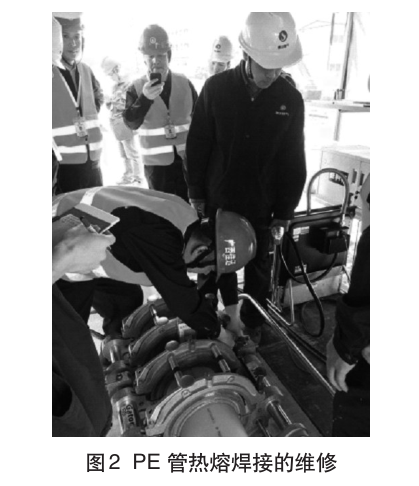

(2)PE管熱熔焊接連接不可靠;現今,在對燃?xì)釶E 管對連接接頭質量進行檢測時,僅僅只能用肉眼檢驗的辦法進行檢驗其外觀,所以,燃?xì)夤芫W(wǎng)施工中PE 燃?xì)夤艿赖暮附淤|(zhì)量的好壞大多取決于施工現場中的連接工藝的選擇與質量方面的控制。針對燃?xì)夤芫W(wǎng)施工中PE 管的不同,采用不同的等級管連接方式,不論是電熔連接還是熱熔連接,對PE管的連接工藝與質量控制都應當達到一定的要求,同時,對于燃?xì)夤芫W(wǎng)施工中PE 管的連接環境也有一定的要求,要求的風力最高不得超過5 級,同時,還應當保證環境的低溫干燥,同時,還不可以運用人工快速冷卻辦法;除此之外,在對PE管進行焊接之前,還應當將表面的氧化皮除掉,并且將加熱板擦拭干凈,從而確保管件的不受到污染;在對PE管進行連接時,應當對管件與管材進行合理的固定,從而確保其軸線保持一致,同時,配合間隙應當合適,不可以太松,也不可以太緊,禁止強制組裝;對使用機械裝置對鞍形管件進行固定的過程當中,應當留出一定的空隙,進而防止溶液料從四周擠出;在燃?xì)夤芫W(wǎng)施工中對PE 管進行焊接的過程當中應當嚴格要求上崗人員,相關的操作人員應當樹立安全責任與高質量意識,對相關的工程施工工藝規范進行熟練的掌控,詳細記錄操作的全過程,上述情況都會對管道設計的使用壽命產生非常嚴重的影響。目前已經有很多大專院校都對燃?xì)釶E 管的無損探傷有了一定的科研成果,伴隨著該技術的推廣運用,燃?xì)夤芫W(wǎng)施工中PE 管焊接將會越發可靠。如圖2.

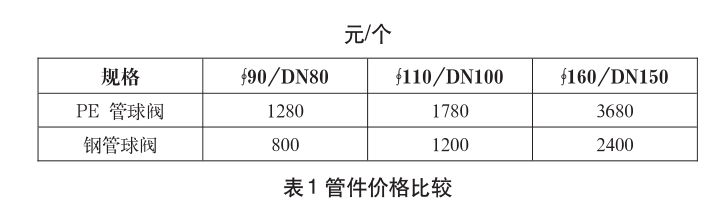

(3)PE管件相對較貴;PE 管在與熱力管道很少有平行或者交叉、大型小區、土質松軟地敷設更能顯示其優勢,若管道敷設的環境相對來說較為惡劣,且燃?xì)夤芫W(wǎng)施工中PE 管管件連接較多時,施工的成本也會大大增加 (如表 1所示)。
(4)對儲藏與運輸?shù)囊筮^高;在對閥門、管件以及管材進行搬運的過程當中,應當嚴格避免拖、滾、摔、拋的現象出現,特別是在冬季進行搬運時,應當更加注意輕拿輕放;若使用機械進行吊裝,使用的吊裝必須是金屬繩;在管材堆放地不應當出現有損管材的尖凸物;與此同時,在對閥門、管件及管材進行儲存時,應當挑選一個通風好的庫房,盡量遠離熱源,同時還應當實施防雨、防曬的辦法。除此之外,聚乙烯屬于可燃性原料,禁止和化學品或者油類進行混合儲存,儲存地應有防火措施。
(5)對土質有過高的要求;燃?xì)夤芫W(wǎng)施工中PE 管對土質有著相對較高的要求,敷設PE管的地基應當是那種沒有堅硬土石的原土層,若原土層當中參雜了堅硬的土石,應當在原土層上鋪設一些細土或者細沙,進而避免管道沉降的情況發生。
2 PE管道施工質量控制及監檢重點
2.1 PE管焊接
相較于傳統的燃?xì)怃撝乒艿肋B接,燃?xì)釶E管連接有著有其本身的特征,通常都會運用熱熔的方式進行連接,小管徑通常會使用電熔的方式進行焊接。然而,相較于鋼制管道的連接質量,PE管能夠使用滲透、磁粉、超聲以及射線等的方式進行相關的檢驗工作。燃?xì)釶E管內部連接質量檢驗技術還不夠純熟,因此,在對PE管連接進行檢測的過程當中,應當對以下幾個環節進行嚴格的控制:
(1)相關的安裝部門應當對PE管焊接進行相關的工藝評估,建立PE管連接工藝卡,了解電熔焊的連接電壓、焊接壓力、冷卻時間以及加熱時間等;
(2)從事焊接的員工必須持證上崗,對各種器具進行檢驗,進而檢測其是否在有效期內;
(3)確保PE管焊接環境,當作業環境的風力與溫度不符合焊接作業時,應當采取保溫與防風辦法或停止PE管的焊接,與此同時,還應當將焊接的全過程記錄下來;
(4)在對PE管焊接完之后,應當對焊接縫隙進行 10% 翻邊切除檢查與100%的外觀檢驗。
2.2 材料檢驗
PE管件以及管材的生產與建造公司要想成立,獲取國家質檢總局頒布的特種設備制造許可證是非常有必要的。針對燃?xì)夤芫W(wǎng)施工中PE管材,按照《壓力管道元件制造許可規則》第3條,在對燃?xì)釶E管材以及管件的建造進行嚴格的監督檢查,同時獲取相關的特種設備監督檢驗證書,施工部門驗收材料的過程當中,應當要求供應商提供相關的設備監督檢驗證書。從生產到使用管件的存放時間不宜超過2a,管材的存放時間不宜超過1a。
2.3 相關資質
在對燃?xì)釶E管道工程進行施工的過程當中,不僅僅與設計部門相聯系,與此同時還與監理、施工以及制造等部門有關,檢驗設計部門有無國家質檢總局頒布的GB1及以上的設計資格;嚴格監控安裝部門是否在本地特種設備安全監督檢查機構辦理了安裝告知手續,有無持有GB1管道工程施工資格,持證焊工得數量是否滿足相關項目的要求;查驗監督管理部門是否持有市政公用工程當中的燃?xì)鉄崃こ桃壹?jí)資格等。
3 PE 管道施工工藝
3.1 熱熔連接
首先是對進場的聚乙烯管材進行外觀的檢查。其中最主要是觀察進場管材有無明顯劃痕以及大面積劃損,依照規范的需要,其管材表面劃傷的深度不可以大于管材壁厚度的10%。此外還需對管材生產的日期進行注意,最新規范規定到管材在生產至使用的期間,其存放的時間不能大于1年,該管件不應該大于2年。還有就是在焊接的過程當中相關的控制。因?yàn)楹笝C(jī)其性能是于完全預熱之后才可以達成最佳焊機的效果,因此建議最好是在第一焊口在焊上之后立刻拉開,等到冷卻之后再重新進行焊接。做這個過程具有兩目的,其中一個是對熱熔焊機進行充分預熱,另一個是對銑刀以及加熱板進行清洗。其次是焊口外觀的檢查以及翻邊切除的檢驗。 該聚乙烯熱熔其對接焊縫需要對稱性的檢驗100%,在翻邊切除時檢驗不應比10%小。 管材的整個圓周要有著平滑對稱翻邊;假如有錯邊,其錯邊的量不可以大于10%。翻邊的切除檢查方面的需要是:其翻邊需實心圓滑,在根部應較寬;其翻邊的下側不可以有雜質與小孔以及扭曲還有損傷;隔50mm要實行180°背彎的試驗,不可以有開裂與裂縫現象,在接縫位置不能有熔合線漏出。
3.2 電熔連接
(1)刮去管材需熔接區域外表面的氧化層,去除碎屑,用記號筆做好標記,插入深度。
(2)將刮好的管材插入待焊管件至做好標記處確保接縫在該管件冷料段。 固定好待焊組合件管件應在使用時才拆開包裝以保持其清潔干燥。
(3)打開管件護帽接焊機輸出導線。
(4)熔接過程中要避免周圍電磁場的干擾,焊機要避免雨淋、倒置的碰撞、焊機搬運過程中避免拉拽導線。 重新接線時不可用焊機檢測電源的通斷。
(5)熔接完畢后檢查觀察孔內物料是否頂起、焊縫處是否有物料擠出。
(6)合格的焊口應是在電熔焊過程中無冒煙、過熔、過早停機等現象,電熔件的觀察孔有物料頂出。
(7)電熔連接冷卻期間不得移動連接件或在連接件上施加任何外力。
4 結語
近年來,在燃?xì)夤艿喇?dāng)中PE管的運用也越發廣泛,怎樣保證PE管網的安全性與可靠性,是我們?cè)诂F(xiàn)實生活當中所面臨的最為重要的課題,然而為了確保燃?xì)夤芫W(wǎng)的安全可靠,有效的提高燃?xì)釶E管的施工質量是非常有必要的。根據燃?xì)饨Y(jié)合PE管的施工質量方面的控制的自身特性,有機結合PE管的物理特性、使用特點以及燃?xì)釶E工程施工的相關規范,制定并實施高效的PE管質量控制系統,進而使得PE管管道工程的整體質量得以提升。
