1.特點
高密度聚乙烯雙壁波紋管(以下簡稱HDPE雙壁波紋管)是一種具有環狀波紋外壁結構和平滑內壁的新型塑料管材。適用于新建、擴建或改建的給排水工程中采用HDPE雙壁波紋管的施工和驗收。本材料質地輕韌、耐壓、耐沖擊、耐酸堿且不易破裂,外表呈矩形結構并吸取工字鋼原理可耐重壓,管體內壁平滑可使水流順暢,此外,重量輕、搬運方便、施工容易,可縮短工期。具有他種材料不具備的性能特點:
HDPE雙壁波紋管比重約0.94-0.96g/cm3,是目前所有埋地管材中最輕的材質管。
HDPE雙壁波紋管外壁呈中空矩形結構,重量比同材質平壁管又大大地減輕,且更具有優良的抗壓性。
HDPE雙壁波紋管內壁平滑(粗糙系數僅為0.009;混泥土管為0.013),可使水流更為流暢、并可避免廢棄物的囤積停滯免除管路日后疏通之憂。
HDPE雙壁波紋管在流量、流速方面,因其內壁平滑在同樣坡度鋪設條件下,二項數值均高于混泥土管,從而在管材規格選擇上可小于混泥土管。并且這對于更換損壞的混凝土管關系更為方便,可將口徑適當小的波紋管直接插入損壞的混凝土管線,更換后的管線仍可保持原設計的流量、流速要求。
HDPE雙壁波紋管具有優良的韌性及塑性,即使受力超過其抗壓系數時管身也無破裂之處,這一點上硬性混凝土管和柔性PVC管都無法與之相比。
HDPE雙壁波紋管接口水密性佳,因采用橡膠密封圈承插或哈夫外固式接管,可確保管內污水不外漏,并可順應地基不均勻沉降,不會產生如硬性混凝土管的脫節斷裂現象,尤其適用于濕陷性黃土地區。
2.安裝
由于HDPE雙壁波紋管的特點,開挖溝槽時應注意:嚴格控制基底高層,嚴禁超挖;基底設計標高以上0.2-0.3m的原狀土要用人工清理至設計標高;如果局部超挖或發生擾動,可換填粒徑10-15mm天然級配的砂石料或中、粗砂并夯實;溝底如有塊石、碎石、磚等堅硬物體時,應鏟除到設計標高以下0.2m,然后鋪上天然級配砂石料、面層鋪上砂土整平夯實;槽底不得受水浸泡或受凍;雨季施工,應盡可能縮短開槽長度,做到成槽快、回填快,一旦發生泡槽,應將水排除,把基底受泡軟化的表層土清除,換填砂石料或中、粗砂,做好基礎處理,再下管安裝;人工開槽時,宜將槽上部混雜物與槽下部良質土分開堆放,以便回填使用。對一般土質的地段,基底只需鋪一層砂墊層,其厚度為0.1m;開槽后,對槽寬、基礎墊層厚度、基礎表面標高、排水溝暢通情況,溝內是否有污泥雜物、基面有無擾動等作業項目,分別進行驗收,合格后才能進行下一步工序。
下管安裝時應注意:
下管前,應根據設計要求,對管材及膠圈類型、規格、數量進行驗證,并進行外觀檢查。
搬運管材,一般可用人工搬運,必須輕抬、輕放;禁止在地面拖拉、滾動或用鏟車、叉車、拖拉機牽引等方法搬運管材。
下管安裝作業中,必須保證溝槽排水暢通,嚴禁泡溝槽;雨季施工時,應注意防止管材漂浮,管線安裝完畢尚未填上時,一旦遭到水泡,應進行中心線和管頂高程復測和外觀檢查,如發生位移、漂浮、錯口等現象,應作返工處理。
DN600mm以下的管材一般均可采用人工下管,由人抬管的兩端傳給槽底施工人員;明開槽,槽深大于3m或管徑大于DN400mm的管材,可用非金屬繩索溜管,禁止用繩索勾住兩端管口或將管材自槽邊翻滾拋入槽中;混合開槽或支撐開槽,因支撐影響宜采用從槽的一端集中下管,在槽底將管材至安裝位置進行安裝作業。
管材長短的調整,可用鋸切割,但斷面應垂直平整,不應有損壞。
接口前,應先檢查膠圈是否配套完好,確認膠圈的安放位置然后將接口范圍內的工作面用面紗清理干凈,不得有泥土等雜物。接口作業時,應先用洗衣粉沫將橡膠圈和管子連接部位潤滑,然后將橡膠圈嚴密地分別套在一側管口的第一和第三個凹槽內,確保膠圈自然順平,嚴禁扭動,調整另一側管使兩側管在同一軸線上,調整橡膠圈使其與管外壁接合緊密,可用非金屬繩索溜管,用非金屬繩索系住管身兩側,保持管身平衡勻速溜放,使管材平穩地放在溝槽線位上。連接時,可人工牽引管道插口進入另一側管道承口;也可使用緊線器將管道兩端固定金鄉連接。使用緊線器時,可大大提高施工速度。
管道與檢查井的連接,采用剛性接口,在施工時要求井與管之間用1:2.5水泥砂漿結合密實,該部分井壁砌磚要求發磚旋,井底導流槽與管內壁結合平順,管口與井內壁齊平。
管道與檢查井的連接,采用短管連接。一般可采用承插管件接頭連接,管件與檢查井相接口的表面砂漿應飽滿,以保證管件與水泥砂漿的緊密結合。
3.應用
目前國內排水管路系統雖然仍以鋼筋混凝土管、陶土管、鑄鐵管為主流,但因上述管材施工難度高及管連接不易,往往造成龐大的施工浪費或因接頭不嚴而產生漏水現象,導致二次污染公害。由于HDPE雙壁波紋管所具有的性能特點及諸多的優越性和強大競爭力,逐漸被廣泛應用。
從施工工藝上比較:
HDPE雙壁波紋管施工流程圖
開槽->下管->接口->砌檢查井->閉水->回填土
混凝土管施工流程
開槽->支通基模板->打通基->養護->下管->穩管->支斜壁模板->打斜壁混凝土->接口摸帶->養護->砌檢查井->閉水->回填土
(1)從施工效率上比較:口徑為DN200的鋼筋混凝土管每天可施工80米,同規格HDPE雙壁波紋管每天可施工640米,口徑為DN300的鋼筋混凝土管每天可施工58米,同規格HDPE雙壁波紋管每天可施工430米。

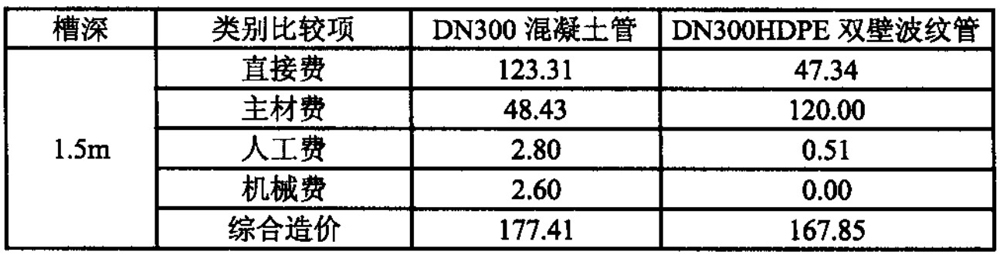

(2)從綜合造價上比:
通過上述比較可看出HDPE雙壁波紋管可大大縮短工期,其綜合早就低于鋼筋混凝土管;再者HDPE雙壁波紋管內壁光滑,允許通過的流量比同口徑的混凝土管要大,設計時有較大的選擇余地。
4.結束語
HDPE雙壁波紋管通過在山東輝煌通信科技有限公司在排水工程中的使用及新工藝的實施,能大大降低工程成本,節約工程投資,值得大力推廣。
