雙壁波紋管:管壁截面為雙層結構,其內壁光滑平整,外壁等距排列的具有梯形中空結構的管材。公稱直徑(DN):管材的公稱直徑,分內徑系列和外徑系列兩類同時執行。

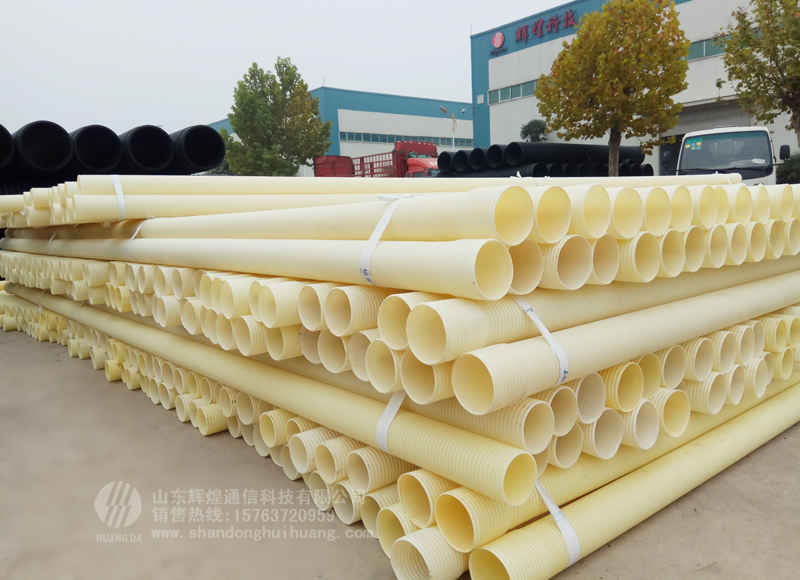

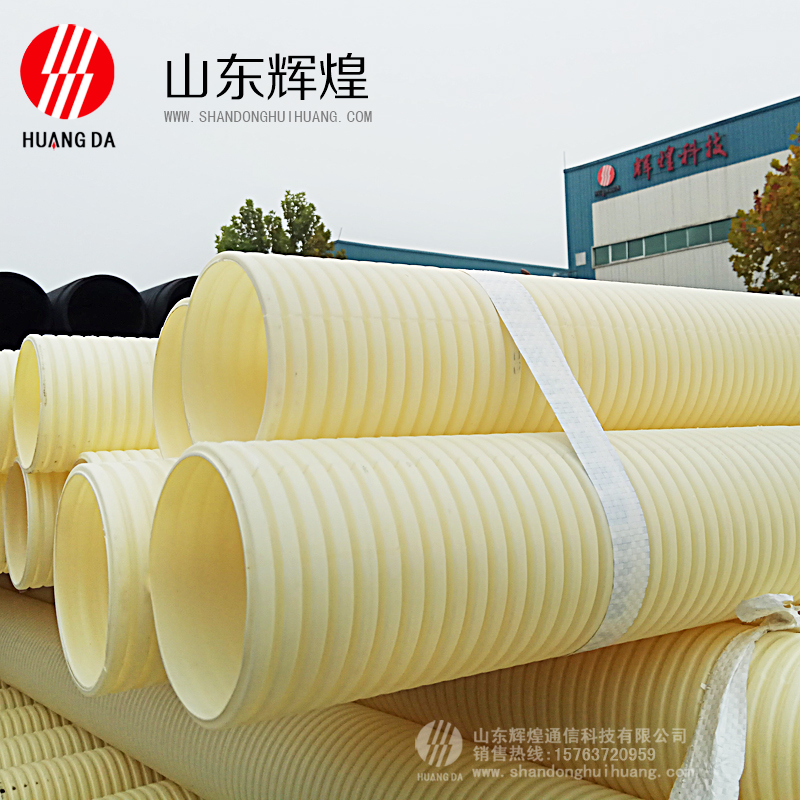

pvc 雙壁波紋管是以硬聚氯乙烯為主要原料,pvc 雙壁波紋管分別由內、外擠出,一次成型,內壁平滑,外壁呈梯形波紋狀,內外壁之間由夾壁空心的塑料管材。
應用領域用途
1 市政工程 可用于排水、排污管
2 建筑工程 用于建筑 物雨水管、地下排水管、排污管、通風管等
3 電氣電信工程 可用為各種動力電纜 的保護管
4 鐵路、公路通信 用為通信電纜、光纜的保護管
5 工業 pvc 雙壁波紋 管廣泛用于化工、醫藥、環抱等行業的排污水管
6 農業、園地工程 用于農田、果 園、茶園以及林帶排灌
7 道路工程 pvc 雙壁波紋管用作鐵路、高速公路的滲、排水 管
8 礦場 pvc 雙壁波紋管可做礦井通風、送水排水管
管道敷設
1 、一般規定
管道應敷設在原狀土地基或經開槽后處理回填密實的地層上,管道在車行道下管頂覆土厚度不小于0.7米。
管道應直線敷設, 需利用柔性接口折線敷設時,管道每個承接口處相對轉角一般情況下不得大于1.5° 。
排水管道工程可同槽施工,但應符合一般排水管同槽敷設設計、施工的有關規定。
管道穿越鐵路、高等級道路路堤及有障礙的構筑物時,應設置鋼筋混凝土、鋼、鑄鐵等材料制作的保護套管,套管內徑應大于波紋管外徑0.2m以上,管道與套管之間的端部處空間用填料填塞。
管道基礎的埋深低于建(構)筑物基礎底面時,管道不得敷設在建(構)筑物基礎下地基擴散角受壓 區以內。
地下水位高于開挖溝槽槽底高程的地區,施工時應采取降底地下水位的措施,防止溝槽失穩。地下水位應降至槽底最低點以下0.3m ~ 0.5m方可進行管道安裝。回填的全部過程中,不得停止降低地下水。
2 、管道安裝
鋪管前,應對管材進行逐節檢查,不符合質量標準的管材不得使用。
管道現場搬運和安裝一般可采用人工進行。但必須輕抬輕放,嚴禁直接在地面拖拉。
管道應直線敷設,遇到特殊情況需利用柔性接口折線敷設時,相鄰兩節管縱軸線的充許轉角應由管材制造廠提供。
管道安裝可采用人工。槽深不大時可由人工抬管入槽。槽深大于3m時可用非金屬繩索溜管入槽,依 次平穩地放在砂礫基礎管位上。嚴禁用金屬繩索勾住兩端管口或?qū)⒐懿淖圆圻叿瓭L入槽內。
承插口管安裝,在一般情況下插口應與水流方向一致,由低點向高點依次安裝。
管材長短的調整,可用手鋸切割,但斷面應垂直平整,不應有損壞。
3 、橡膠圈接口應遵守以下規定:
A 、接口前,應先檢查膠圈是否配套完好,膠圈的位置應安裝在插口第二與第三個波紋之間的槽內。
B 、接口作業時,應先將承口(或插口)的內(外)工作面用棉紗清理干凈,不得有泥土等雜物,并在承口內工作面涂潤滑劑, 然后立即將插口端的中心對準承口的中心軸線就位。 插口插入承口時可用人力, 也可在管端部設置木檔板,用撬棍使安裝的管材沿著對準軸線徐徐插入承口內,逐節依次安裝。嚴禁采用 施工機械強行推頂管子插入承口。
C 、管道必須插至承口根部。
4 、回填要求
1 、管道安裝驗收合格后應立即回填,至少應先回填到管頂上一倍管徑高度。
2 、溝槽回填從管底基礎部位開始到管頂以上 0.5m 范圍內,必須用人工回填。嚴禁用機械推土回填。
3 、管頂 0.5m 以上部位的回填,可采用機械從管道軸線兩側同時回填、夯實或碾壓。
4 、 回填土過程中溝槽內應無積水, 不允許帶水回填, 不得回填積泥、 有機物, 回填土中不應含有石塊、 磚頭、凍土塊及其他雜硬物件。
5 、溝槽回填,應從管線、檢查井等構筑物兩側同時對稱回填,確保管線及構筑物不產生位移,必要時 可采取限位措施。
不同部位,回填材料的要求及密實情況要求如右:
5 、管道與檢查井連接
1 、管道與檢查井的連接,宜采用柔性接口,也可采用承插管件連接;當要求不高時,也可直接砌進檢 查井壁中。
2 、 管道與檢查井的銜接, 為保證管材或管件與檢查井壁結合良好不漏水, 可采用中介層作法。 在管道 與檢查井相接部位的外表面預先做好用聚氯乙烯粘接劑、粗砂做成的中階層,然后用水泥砂漿砌入檢查井 的井壁內,
3 、 管道與檢查井的銜接亦可采用預制混凝土外套環,加橡膠圈的結構形成。 如左圖所示。 混凝土外套 環應在管道安裝前預制好, 外套環的內徑應根據管材的外徑尺寸確定。 外套環的混凝土強度不低于 C15 級, 壁厚不小于 50mm , 厚度不小于 240mm 。 先將管道插口部位套上膠圈, 并將管材此端插進混凝土外套環, 混凝土外套環與井壁間用水泥砂漿砌筑。
6 、管道裝卸和存放
U-PVC 雙壁波紋管具有足夠的強度,但野蠻裝卸仍可能損壞管材,管材不能從高處扔下或在粗 糙的表面上拖拉。一般使用溫度 -5 ℃~ 80 ℃,在低溫條件下,裝卸要特別小心。
為防止承口變形,堆放管材建議底層用大于 5mm 厚的木板支撐,每層管材的承口放向應相反,并讓 承口突出,推放高度一般不得超過 2m 。不得露天暴曬,室外堆放一般不超過三到六個月。
