PE給水管安裝說明:
一、 連接技術
大口徑HDPE壓力管道系統主要采用熱熔對接方式進行連接,小口徑采用熱熔承接連接,當與金屬管道等其它管道連接時,必須采用法蘭連接,小口徑管道也可用鋼塑過渡連接。
1.熱熔對接:

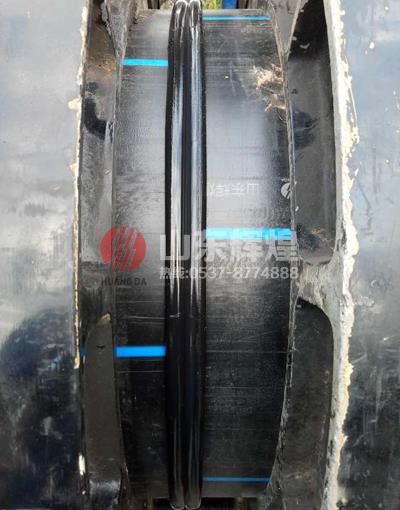

熱熔對接
熱熔對接是采用熱熔對焊機來加熱端(熱熔對接溫度為210±10℃),待管端熔化后,迅速將其貼合,保持一定的壓力,經冷卻達到熔接的目的。(見連接剖面圖) 熱熔對接工藝參照下表執行。尺寸大于90mm的HDPE管均可采取熱熔對接方式連接,該方法經濟可靠,其接口的承拉和承壓時都比管材本身具有更高的強度。
2.電熔焊接: 采用專用電熔焊接機,通電后輕松實現連接要求。
3.鋼塑法蘭連接
PE給水管道和鋼管及閥門連接時宜采用鋼塑法蘭連接:HDPE管端與相應的塑料支撐環之間可采用熱熔對接方式進行連接,鋼管端與金屬法蘭的連接,應符合相應鋼管焊接的規定;然后采用法蘭片即可完成HDPE管道與鋼管的連接。法蘭連接也適用于HDPE管與HDPE管之間的相到連接。一般而言,HDPE支撐環與HDPE支撐環之間不需要密封圈,但在大尺寸、高壓力工作條件下仍需要添加密封圈。當HDPE支撐環與其它材質(鋼管、鍍鋅鐵管等)的管道進行法蘭連接時,必須使用密封圈。
二、管溝的開挖
1、狹窄管溝的開挖可以采用旋轉開挖機、犁或鏟具等開挖機具。在結實、穩固的溝底,管溝的寬度由施工所需要的操作空間決定,空間大小必須允許能夠正常進行管溝底部的正確準備及管溝填埋材料的填埋及夯實等工作,而且還要考慮到管溝開挖費用以及購買填埋材料等費用的經濟性。管溝的寬度值一般要考慮到管道的規格及所用的夯實工具。當在地面連接時,開溝寬度為D+0.3,當在溝內安裝或開溝回填有困難,不能滿足回填土密實度要求時,開溝寬度為D+0.5,且總寬度不小于0.7米。在沙土或淤泥的管溝內,如果不易作出一個直立的管溝側壁,那么可以做一個45°或能夠支撐溝壁材料的一個坡度。如果管溝較寬,那么為了支撐最終的填埋層重量,初填埋材料必須被夯實。
2、管溝內管道的敷設
在管道被放入管溝之前,首先應該對管道進行全面檢查,在沒有發現任何缺陷的情況下,管道才被允許吊入或滾入管溝內。管道通常會在地面預先連接好,有時管道可能會被預先連接成大約150米長的許多管段,貯存在某一個地方,當需要下放及連接時,再被運到安裝地點,然后采用熱熔連接或機械連接的方式連接這些管段。公稱直徑小于20mm的管道可以手工拖入管溝內;對所有的大管道、管件、閥門、消防栓及配件,應該采用適當?shù)墓ぞ咦屑殞⑺鼈兎诺焦軠蟽?;對于長距離的管道的吊裝,推薦采用尼龍繩索。
3、最終的管道連接與裝配管溝內管道的熱熔連接同地面上管道的熱熔連接方式相同,但必須保證所連接的管道在連接前必須冷卻到土壤的環境溫度。 PE給水管道與金屬管道、水箱或水泵相連時,一般采用法蘭連接。對于PE給水管材之間,當不便于采用熱熔方式連接時,也可采用法蘭連接。法蘭連接時,螺栓應預先均勻擰緊,待8小時以后,再重新緊固。
4、PE給水管道的壓力測試
強度試驗:除待測試的管道內的空氣之后,以穩定的升壓速度將壓力提高到要求的壓力值,壓力表應盡可能放置在該段管道的最低處。壓力測試可以在管線回填之前或之后進行,管道應以一定的間隔覆土,尤其對于蛇行管道,壓力試驗時,應將管道固定在原位。法蘭連接部位應暴露以便于檢查是否泄漏。壓力試驗的測試壓力不應超過管材壓力等級或系統中最低壓力等級的配件的壓力等級的1.5倍,開始時,應將壓力上升到規定的測試壓力值并停留足夠的時間保證管子充分膨脹,這一過程需要2-3小時,當系統穩定后,將壓力上升到工作壓力的1.5倍,穩壓1小時,仔細觀察壓力表,并沿線巡視,如果在測試過程中并無肉眼可見的泄漏或發生明顯的壓力降,則管道通過壓力測試。在壓力測試過程中,由于管子的連續膨脹將會導致壓力降產生,測試過程中產生一定的壓, 力降是正常的,并不能因此來證明管道系統肯定發生泄漏或破壞。
5、回填與夯實
可以采用以下三類材料作為PE給水管道的回填材料;第一類:5-40mm的棱角石頭,包括大量當?shù)厝菀兹〉玫牟牧?,如珊瑚、碎礦渣、碎石及碎貝殼;第二類:最大直徑40mm的粗沙及砂礫,包括含有少量粉末的不同等級的沙子或砂礫,一般是粒狀的且是不粘的,可以是濕的也可以是干的;第三類:優良的沙子與粘土砂礫,包括細沙,粘沙及粘土砂礫的混和物。 若采用采用原開挖土壤或其它材料,但其中不得含有凍土、結塊粘土及最大直徑不得超過200mm的石塊。
PE給水管保護措施:
1、經常把管徑最大的堆在底面?! ?br />
2、管道內外面很光滑,為了防止滑下,裝載時要把它安全地固定?!?br />
3、小口徑直管或輕的管可以用手裝卸?! ?br />
4、PE給水管材要在干凈的場地里保管。
5、長期保管時為了防止光線直射,應放置于室內或使用蓋遮布?!?br />
6、用于地埋的管材,先要把溝槽挖好,清除溝槽里面的石頭等硬物。
7、管材周圍盡量保證不會有特高溫的設備,防止管材受熱變形。
8、管材上方不應該堆積大體重的物體,防止管材承受不了這么大的外力而造成損壞。
